기타무라 스핀들 직결타입 BT-40스핀들수리. 조립후 러닝테스트 발란스 작업

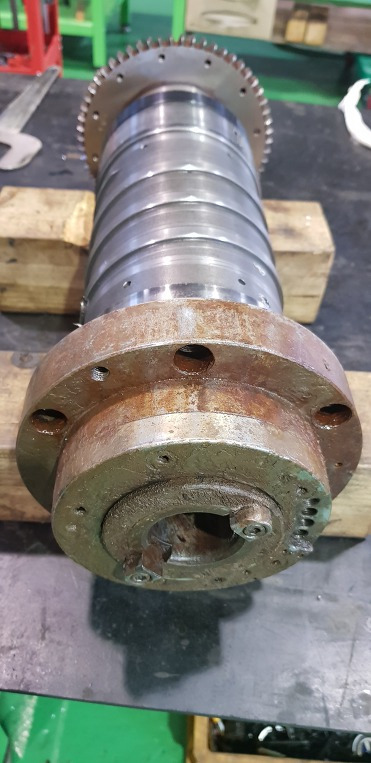

덩치는 BT-50급인데 툴타입은 BT-40, max8000rpm 스핀들이다.

어느 장비 어는 용도의 스핀들인지 모르지만 수리 의뢰가 들어왔다. tool type:BT-40, max10000rpm 전면, 후면 베어링 고정이 스텝슬리브로 고정되는 방식이라 조립과 분해시 SKF 하이드록펌프가 필요함.

위아 머시닝센터 BT-40 스핀들 현장 발란스 작업. 작업전 진동 값 위 사진에서 보는바와 같이 발란스 작업으로 좌측(스핀들 전면부)은 90.4% 개선, 우측(스핀들 후면부)은 40%개선중인 상태.

BT40빌트인 스핀들. HSK-E50 스핀들. 흑연 가공 스핀들

직결타입 스핀들 디스크스프링 교체와 베어링 교체.

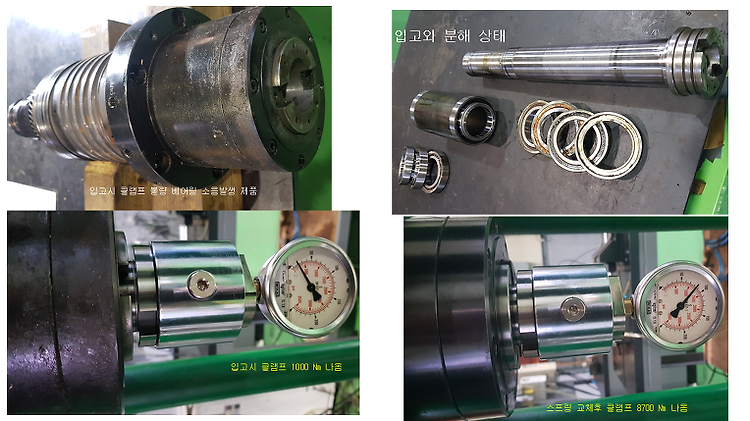

어떤 메이커인지 모르지만 BT40스핀들 클램프력이 전혀 없고 베어링 소음도 발생. 디스크스프링과 베어링 교체 필요.

기타무라 모델 M4xiF 스핀들 수리, Max 20,000rpm oil Type Bearing. 전면 베어링 뒷족에 스텝슬리브가 있어 유압 펌프를 사용해야 베어링 분리가 되는 타입이다.

어느 메이커 제품인지 출처는 알 수 없으나 국산 장비 같은 제품 입니다. 위 사진은 뒷쪽에 스텝슬리버를 빼야 베어링이 빠지는 구조로 유압펌프가 필요한 작업. 부품 세척 작업 세척된 부품
